ППКОП Карат

Назначение

    Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
    Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав

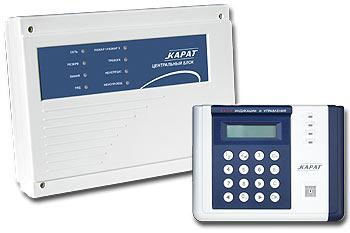

• Центральный блок (ЦБ);
• Блок индикации и управления (БИУ);
• Блок расширения ШС (БШС4);
• Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС4 по адресной двухпроводной линии).

Особенности

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• ЦБ и БИУ, ЦБ и БШС4 соединяются с помощью адресной двухпроводной линии.
• БИУ предназначен для управления ЦБ и индикации его состояния.
• БШС4 предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС4 принимает и выполняет команды от ЦБ, а также запускает местное оповещение.
• Гибкое программирование параметров прибора с помощью БИУ, программатора, электронного ключа переноса данных Touch Memory (параметры записываются в ключ с компьютера через считыватель, подключенный к COM-порту) или непосредственно при подключении к компьютеру по USB.
• Программирование БШС4 осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры). Параметры ШС блока расширения могут задаваться с БИУ.
• Авторизация доступа с помощью пароля.
• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
• Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.
• Контроль прибытия наряда.
• Встроенные часы реального времени.
• Ведение журнала событий.
• Размер журнала 32 000 событий.

Центральный блок (ЦБ)

• 24 шлейфа сигнализации с функциями охранных или пожарных.
• Встроенный адресный модем для связи с БИУ и блоками расширения.
• Объединение шлейфов в логические разделы.
• Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
• Светодиодная индикация основных режимов работы.
• Автоматический контроль линии оповещения.
• 4 выходных оптореле.
• Встроенный блок резервного питания.
• Защита от глубокого разряда аккумулятора.
• Работа с токопотребляющими извещателями с напряжением 10-25 В.
• Выход 12 В для питания извещателей, защищенный от короткого замыкания.
• Применение супрессоров на входе каждого ШС (защита от перенапряжения).
• ЦБ может выдавать 12 видов извещений:
  "Норма" - передается замкнутым состоянием контактов реле ПЦН;
  "Тревога" - при срабатывании извещателя в охранном ШС;
  "Внимание" - при срабатывании одного извещателя в пожарном ШС;
  "Пожар" - при срабатывании двух извещателей в пожарном ШС;
  "Неисправность" - при коротком замыкании или обрыве пожарного ШС;
  "Сеть" - при наличии напряжения в сети;
  "Резерв" - при переходе прибора на питание от аккумулятора;
  "Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
  "Вскрытие" - при попытке снять крышку прибора;
  "Контроль наряда" - при идентификации прибывшего на объект наряда;
  "Включение прибора" - при включении ЦБ;
  "Программирование прибора" - при программировании ЦБ.

Блок индикации и управления (БИУ)

• БИУ обеспечивает управление и программирование ЦБ и БШС4, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
• Ввод команд управления осуществляется с клавиатуры.
• Авторизация доступа с помощью пароля.
• Программируемые уровни доступа.
• Многоуровневое меню
• "Горячие" клавиши: "авторизация", "отключение сирены", "просмотр тревожных и неисправных ШС".
• Двухстрочный 16-разрядный ЖКИ с подсветкой.
• Встроенный звуковой сигнализатор.
• Светодиодные индикаторы "Питание", "Пожар", "Тревога", "Неисправность".
• Встроенный адресный модем для связи с ЦБ.

Блок расширения (БШС4)

• БШС4 предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей, а также линий оповещения. Кроме того, БШС4 осуществляет прием и выполнение команд от ЦБ, а также запуск местного оповещения.
• К прибору КАРАТ можно подключить до 57-ми блоков расширения.
• К БШС4 можно подключить до 4-х шлейфов сигнализации.
• Произвольная топология соединения блоков.
• Возможность подключения внешних оповещателей.
• Световая индикация состояния блока и шлейфов.
• Два исполнительных реле (по одному на каждую пару шлейфов сигнализации).
• Блоки расширения могут управляться как электронными ключами Touch Memory, так и бесконтактными картами Proximity (стандарт EM-Marine).
• Для контроля постановки на охрану (снятия с охраны) существует возможность подключения выносного светодиода.
• Встроенный адресный модем для связи с ЦБ и другими блоками расширения.
• Защищенный канал связи между ЦБ и БШС4.
