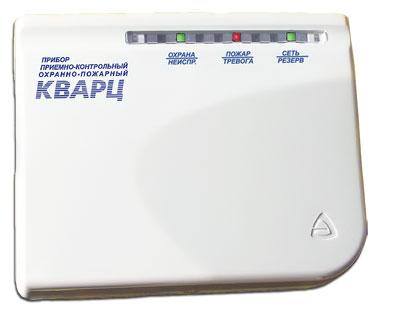

С декабря 2009 года начат выпуск приёмно-контрольного прибора "Кварц, вар. 1,2" в обновлённой оболочке. Новый корпус прибора "Кварц" отличается от предыдущей модели следующими нововведениями:
- Кардинально изменился внешний вид прибора.
- Габаритные размеры стали более компактными.
- Внутренняя конструкция корпуса предусматривает наличие отдельного отсека для проводов.
Функциональные возможности и технические характеристики сохранены в полном объёме.
Основные сведения :
Одношлейфный приемно-контрольный прибор "Кварц" используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
Прибор выпускается в двух вариантах исполнения. Во 2-ой вариант внесены изменения, касающиеся разных аспектов и призванные расширить область применения "Кварца": время реакции на нарушение шлейфа;
-тактика пожарной охраны;
-питание токопотребляющих извещателей;
-подключение оповещающих устройств;
-управление инженерным оборудованием.
Выходы для подключения оповещателей: релейные ("Кварц", вариант 1) и типа "открытый коллектор" ("Кварц", вариант 2). В варианте 2 прибора есть дополнительное реле для управления инженерным оборудованием, подключения мощной сирены или организации вежливой подсветки
 История
В 2001-м году НПО "Сибирский Арсенал" начало выпуск одношлейфного приемно-контрольного прибора "Кварц", использующего технологию электронных ключей Touch Memory (ТМ). Постановка прибора на охрану или снятие его с охраны выполняются простым касанием электронным ключом порта ТМ.
Основные достоинства использования такой технологии:
- во-первых, электронные ключи в отличие от обычных ключей нельзя подделать - каждый ключ содержит энергонезависимую микросхему, в которую при изготовлении занесен уникальный номер;
- во-вторых, порт и контрольный прибор можно разнести в пространстве, поместив их в соответствующие предназначению места: порт рядом с входной дверью (снаружи или внутри в зависимости от схемы применения сигнализации), а сам "Кварц" - в укромном месте.
Некоторые характеристики прибора: удобные запрограммированные тактики применения, простота установки тактики, информативные индикаторы, прочный и легкий пластиковый корпус, компактность прибора, легкость монтажа и др.
С начала 2003 года прибор выпускается в двух вариантах исполнения. Во 2-ой вариант внесены изменения, касающиеся разных аспектов и призванные расширить область применения "Кварца":
- время реакции на нарушение шлейфа;
- тактика пожарной охраны;
- питание токопотребляющих извещателей;
- подключение оповещающих устройств;
- управление инженерным оборудованием.
Основные сведения
Одношлейфный приемно-контрольный прибор "Кварц" используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей: релейные ("Кварц", вариант 1) и типа "открытый коллектор" ("Кварц", вариант 2). В варианте 2 прибора есть дополнительное реле для управления инженерным оборудованием, подключения мощной сирены или организации вежливой подсветки.
Прибор имеет 4 подготовленные тактики применения:
- пожарная охрана
- централизованная охрана 1
- централизованная охрана 2
- ведомственная охрана (радио-охрана)
Нужная тактика выбирается переключением установленных на плате прибора перемычек.
Прибор может выдавать 9 видов извещений:
- <Норма>
- <Тревога>
- <Внимание>
- <Пожар>
- <Неисправность>
- <Сеть>
- <Резерв>
- <Разряд>
- <Вскрытие>.
Сигнал тревоги на выходе прибора фиксируется и может быть снят только переводом прибора из режима охраны в режим снятия с охраны.
"Кварц" имеет автоматический возврат в режим охраны - если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, причём оповещатели остаются в тревожном режиме. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.
Звуковое подтверждение - при работе в режиме ведомственной охраны (наружное расположение порта ТМ) выдается один короткий звуковой сигнал при постановке на охрану и два коротких сигнала при снятии с охраны.
Звуковой сигнал в тревожном режиме - звуковой оповещатель выдает непрерывный сигнал при извещениях <Неисправность> и <Тревога> (длительностью 3 мин) и прерывистые сигналы при извещениях <Внимание> (периодичность 2 с) и <Пожар> (периодичность 1 с).
В режиме пожарной охраны обеспечивается выдача тревожного сигнала на звуковой оповещатель после нарушения ШС без задержки.
В режиме работы централизованная охрана 1 при нарушении ШС звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны.
В режимах работы централизованная охрана 2 и ведомственная охрана при нарушении ШС (открывании двери) звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны, только в случае шунтирования датчика открывания двери резистором 3,9 кОм. В остальных случаях выдача тревожного сигнала на звуковой оповещатель происходит без задержки.
Световой оповещатель выключен в режиме снятия с охраны, светится непрерывно в режиме охраны и мигает при любом нарушении ШС.
Прибор работает в режиме охраны с <закрытой дверью> с ограниченным временем выхода. Постановка на охрану происходит с задержкой в 2 мин после касания ключом порта ТМ. В течение этой задержки формирование тревожного звукового сигнала блокируется. При использовании прибора по тактике пожарной охраны задержка составляет 10 с (Кварц вариант 2 - 5 с).
Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния ШС <Охрана-Неисправность> и <Пожар-Тревога> и индикатор <Сеть-Резерв> для контроля наличия напряжения питания. Эти индикаторы отображают полную и наглядную информацию о состоянии прибора, сигнализируя о постановке и снятии прибора с охраны, о срабатывании извещателей, о неисправности шлейфа в режиме пожарной охраны, и, наконец, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разрядке аккумулятора.
|
