УОТС-1-1А

Назначение

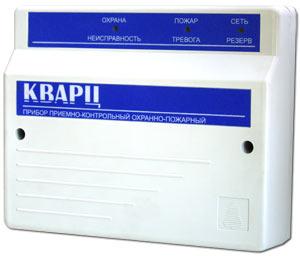

    Прибор приемно-контрольный охранно-пожарный "Кварц вар.3 [УОТС]" предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).

Особенности

    Один шлейф сигнализации (ШС) с функцией охранного или пожарного. Прибор контролирует состояние ШС по величине его сопротивления. Передача тревожных извещений на ПЦН выполняется разрывом линии ПЦН с помощью контактов реле. Современная элементная база, микропроцессорное управление работой прибора. Реализован режим охраны с "закрытой дверью" с ограниченным временем выхода. Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть выход 12 В, защищённый от короткого замыкания.

Основные сведения

    Прибор может выдавать 3 вида извещений:

• "Норма" - передается замкнутым состоянием контактов реле ПЦН;
• "Тревога" - формируется при нарушении ШС;
• "Резерв" - формируется при переходе прибора на питание от аккумулятора.

    Прибор имеет светодиодный индикатор состояния ШС и наличия напряжения питания сети. Есть релейные выходы для подключения светового и звукового оповещателей. Световой оповещатель светится непрерывно после взятия ШС под охрану, мигает с частотой 1 Гц при нарушении ШС и отключен при работе прибора от встроенного аккумулятора. Звуковой оповещатель при нарушении ШС выдает непрерывный сигнал (3 мин при первом нарушении, 30 с при повторных нарушениях и при питании от аккумулятора).

Тактика применения

    Прибор работает в режиме охраны с "закрытой дверью" с ограниченным временем выхода. Постановка на охрану происходит с задержкой в 2 мин после включения прибора. При нарушении ШС звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны. Если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния ШС, причём линия ПЦН остается разомкнутой, световой оповещатель мигает. При повторном нарушении ШС звуковой оповещатель включается на 30 с, допускается пять повторов, при последующих нарушениях звуковой оповещатель не включается.
