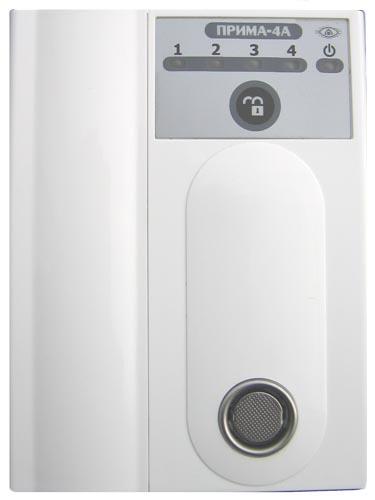

Прибор предназначен для контроля 4-х шлейфов охранной и пожарной сигнализации, цепи контроля наряда с подачей светового или звукового сигналов и передачи извещений на пульт централизованного наблюдения (ПЦН) методом высокочастотного уплотнения по занятым телефонным линиям на ретрансляторы систем передачи извещений.
Особенности: - возможность работы с различными СПИ в режимах "Атлас-20", "Атлас-3", "Атлас-6" и "Фобос-3"; - наличие у каждого из 8 пользователей, допущенных к управлению прибором, своих ключей для управления взятием/снятием.
Тактика работы: - управление постановкой/снятием шлейфов осуществляется с помощью ключей "Touch Memory" и встроенной кнопки управления; - обеспечивается постановка на охрану по тактике "с закрытой дверью", по тактике "с открытой дверью" и частичную охрану с кнопки управления; - время задержки на вход/выход может быть запрограммировано.
Основные характеристики: - контроль четырех ШС и цепи контроля наряда; - контроль состояния источника питания; - контроль датчика вскрытия блока. Программируемые параметры: - тип каждого из ШС; - задержка на выход/вход по ШС "Входная дверь" (0/5, 15/30, 22/45, 30/60 или 60/120 сек. Индикация: Прибор формирует извещения с помощью светодиодных индикаторов и звукового сигнализатора: - о текущем состоянии и памяти тревог по шлейфам; - о состоянии источника питания. Входы: - питание; - шлейфы сигнализации; - считыватель (контактное устройство); - цепь контроля наряда. Выходы: - для подключения оповещателей ("СО" и "ЗО" открытый коллектор); - выход в абонентскую линю на ретранслятор СПИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
- напряжение питания |
10,2...14,0 В |
- ток потребления, не более |
50 мА |
- максимально допустимые токи и напряжения: выходы «Открытый коллектор» |
30 В, 0.3 А |
- габаритные размеры |
125х95х30 мм |
- диапазон рабочих температур |
-30...+50 °С |
|
